| Impedanz: | |
|---|---|
| Menge: | |
Merkmale
 |
90 dB Empfindlichkeit | ||

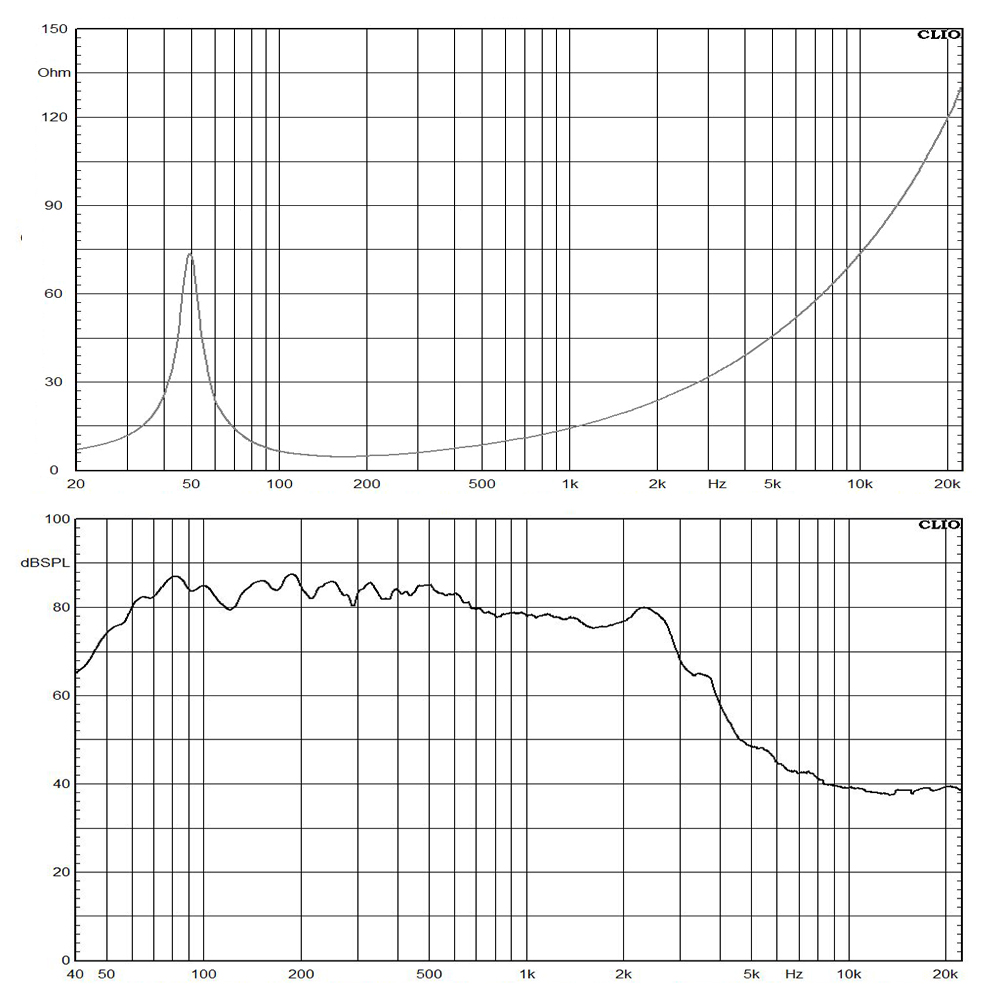

| 50–2400 Hz Reaktion | |||
| 88 mm (3,5 Zoll) Aluminium-Schwingspule | |||
| 1600 W Dauerprogrammleistung | |||
Spezifikationen
| TYP |
ND WOOFER |
Frequenzbereich | 50-2400 (Hz) | |
| Nenndurchmesser |
250/10 (mm/Zoll) |
Durchmesser der Schwingspule | 88/3,5 (mm/Zoll) | |
| Nennimpedanz |
4 (Ohm) | Wickelmaterial |
Aluminium | |
| Minimale Impedanz | 4.5 (Ohm) | Ehemaliges Material |
Glasfaser | |
| Nennbelastbarkeit | 800 (Watt) | Wickeltiefe |
27,5/1,08 (mm/Zoll) |
|
| Kontinuierliche Belastbarkeit | 1600 (Watt) | Magnetische Spalttiefe |
11/0,43 (mm/Zoll) |
|
| Empfindlichkeit | 90 (dB) | Magnetisches Material |
Neodym-Innenhülse |
| MEHR→ |
Thiele & kleine Parameter
| Fs |
49 (Hz) | Mms |
122 (G) | |
| Re |
2.4 (Ohm) | Vas |
14 (Liter) | |
| Qms |
7.26 | Sd |
343 (cm2) | |
| Qes |
0.24 | L1kHz |
1.89 (mh) | |
| Qts |
0.23 | Xmax |
±11 (mm) | |
| Bl |
19.3 (TM) | EBP |
204 (Hz) |
Montage und Versand
| Gesamtdurchmesser | 261/10,3 (mm/Zoll) | Flansch- und Dichtungsdicke | 14/ 0,55 (mm/Zoll) | |
| Lochkreisdurchmesser | 246/9,69 (mm/Zoll) | NW (1 Stück) | 4,7 / 10,3 (kg/lb) | |
| Schallwandausschnitt montieren | 232/9,13 (mm/Zoll) | GW (2 Stück) | 12,4 / 27,3 (kg/lb) | |
| Lautsprechertiefe | 128/5,04 (mm/Zoll) | Versandgröße (2 Stück) | 320x320x380 (mm) |
|
| Befestigungsloch | 4 | |||
| MEHR→ |
Datenblatt-Downloads
