| Impedanz: | |
|---|---|
| Menge: | |
Merkmale
 |
97 dB Empfindlichkeit | ||
| 31–1000 Hz Reaktion | |||
| 100 mm (4,0 Zoll) Kupferschwingspule | |||
| 3000 W Dauerprogrammleistung | |||
Spezifikationen
| TYP |

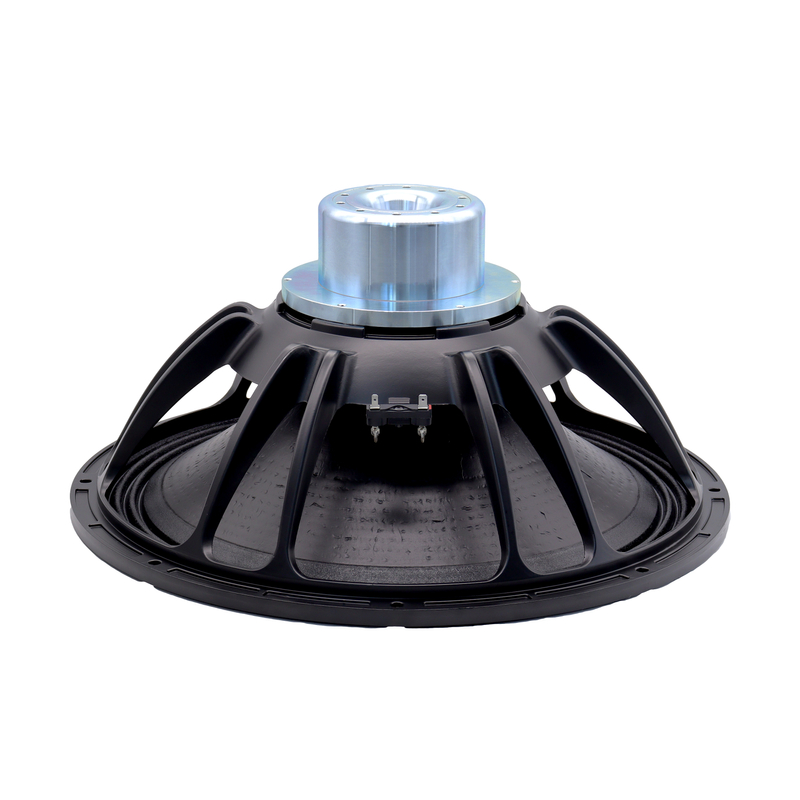

ND-SUBWOOFER |
Frequenzbereich | 31-1000 (Hz) | |
| Nenndurchmesser |
530/21 (mm/Zoll) |
Durchmesser der Schwingspule | 100/4,0 (mm/Zoll) | |
| Nennimpedanz |
8 (Ohm) | Wickelmaterial |
Kupfer | |
| Minimale Impedanz | 6.8 (Ohm) | Ehemaliges Material |
Glasfaser | |
| Nennbelastbarkeit | 1500 (Watt) | Wickeltiefe |
34,5/1,35 (mm/Zoll) |
|
| Kontinuierliche Belastbarkeit | 3000 (Watt) | Magnetische Spalttiefe |
16/0,63 (mm/Zoll) |
|
| Empfindlichkeit | 97 (dB) | Magnetisches Material |
Neodym-Innenhülse |
| MEHR→ |
Thiele & kleine Parameter
| Fs |
31 (Hz) | Mms |
353 (G) | |
| Re |
5.0 (Ohm) | Vas |
276 (Liter) | |
| Qms |
8.7 | Sd |
1676 (cm2) | |
| Qes |
0.58 | L1kHz |
1.69 (mh) | |
| Qts |
0.55 | Xmax |
±13,5 (mm) | |
| Bl |
24.5 (TM) | EBP |
53 (Hz) |
Montage und Versand
| Gesamtdurchmesser | 550/ 21,6 (mm/Zoll) | Flansch- und Dichtungsdicke | 15/ 0,59 (mm/Zoll) | |
| Lochkreisdurchmesser | 528/ 20,7 (mm/Zoll) | NW (1 Stück) | 12,5 / 27,5 (kg/lb) | |
| Schallwandausschnitt montieren | 506/ 19,9 (mm/Zoll) | GW (1 Stück) | 18,4 / 40,5 (kg/lb) | |
| Lautsprechertiefe | 259/10,2 (mm/Zoll) | Versandgröße (1 Stück) | 640x610x350 (mm) |
|
| Befestigungsloch | 8 | |||
| MEHR→ |
Datenblatt-Downloads
